Extrudierwerkzeuge

Angussteil für Ski-Form: Die beiden Kavitäten sind komplex konisch schneiderodiert. Auf der Anspritzseite sind zwei rhomboidähnliche Formen, welche auf der Hinterseite zu einer Bohrung von lediglich 8mm zusammenlaufen.

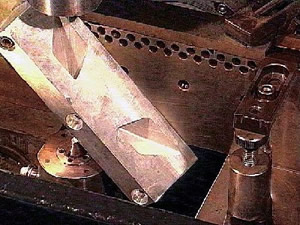

Mittels 4-Achsen drahterodieren (komplex konisch) lassen sich an einem Werkstück unterschiedliche Ober- und Unter- Konturen anbringen. An diesem Beispiel der Ski-Anspritzform kann man das Funktionsprinzip erkennen. Die unteren Achsen: X und Y verfahren simultan zu den oberen Achsen U und V (beachten Sie bitte den Draht auf der Abbildung). So können wir Koniken bis zu 45° schneiden. Weitere Anwendungen sind zum Beispiel Extrudier- und Strangpresswerkzeuge, sowie Formeinsätze und Teile für Spezialanwendungen.
